Oberschwingungsfiltertechnik

Netzqualität ist wichtig für die Versorgungssicherheit.

Elektrische Energie ist einer der wichtigsten Rohstoffe für unsere Gesellschaft. Alle Sektoren der Wirtschaft sind von der Qualität der elektrischen Versorgung abhängig. Störungen wegen der Netzqualität müssen deshalb frühzeitig erkannt und behoben werden bevor es zu kritischen Ausfällen mit hohen Kosten kommt.

In Europa werden Probleme der Netzqualität auf ungefähr 150 Milliarden Euro pro Jahr geschätzt, während für vorbeugende Massnahmen weniger als 5% dieser Summe aufgewendet werden. Hier leisten aktive oder passive Oberschwingungsfilter hervorragende Arbeit.

Durch die Liberalisierung des Energiemarktes in Europa und die Energiewende wird die Netzqualität immer wichtiger. Die Stromversorgungsqualität ist ein wesentlicher Faktor für die reibungslose Funktion von elektrotechnischen Anlagen und Geräten. Heute setzen wir viele nichtlineare Verbraucher wie Frequenzumrichter, USV Anlagen, Energiesparlampen, Computer und Kopierer ein. Diese erzeugen Probleme, die sich nicht einfach erkennen lassen aber immer zusätzliche Kosten verursachen.

Störungen durch schlechte Netzqualität

  • Überhitzung von Motoren
  • Unerwünschte Ausschaltung von Fehlerstromschutzeinrichtungen und Sicherungen
  • Flackern von Leuchtstofflampen Bildschirmen
  • Ausfall von elektronischen Vorschaltgeräten und LED Treibern
  • Störungen bei Rundsteuersignalen
  • Falsche Auslösung von Rauchwarnmeldern
  • Verzerrungsblindleistung erhöht die elektrischen Energiekosten

Dabei gäbe es einfache Mittel diese Störungen zu beheben:

Aktive sowie passive Oberschwingungsfilter

können störende Oberschwingungsströme eliminieren, um die Spannungsqualität zu verbessern und andere empfindliche elektronische Verbraucher zu schützen.

Ob nun ein passives oder aktives Oberschwingungsfilter eingesetzt werden soll, ist abhängig von der Installationsumgebung, Anforderungen und Wünschen des Kunden.

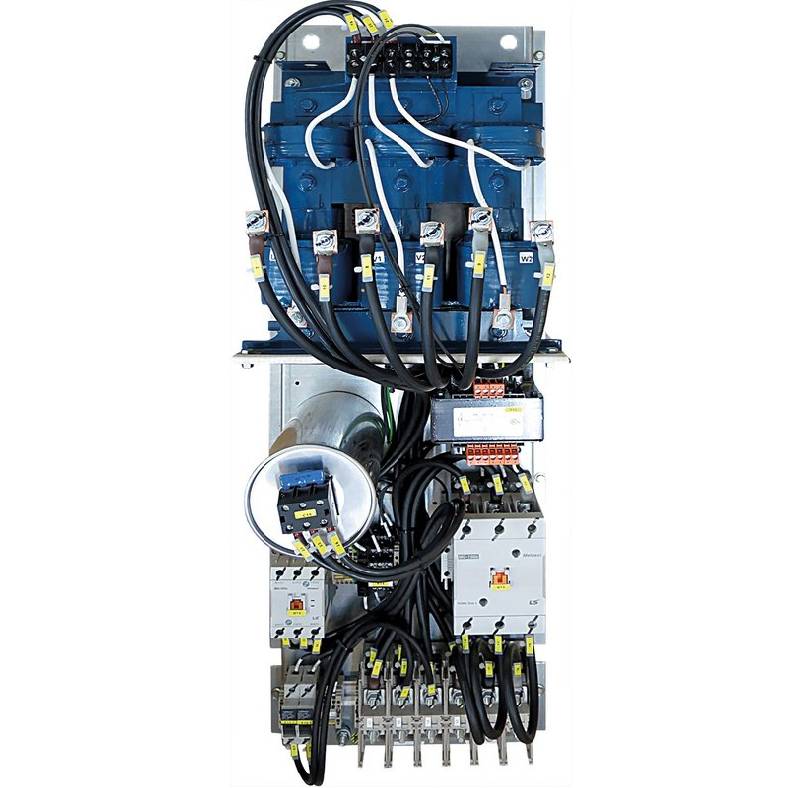

Grundsätzlich wird ein passives Oberschwingungsfilter in Serie zur zu filternden Last eingesetzt. Die Performance des passiven Oberschwingungsfilter ist abhängig vom bezogenen Strom der Last. Bei voller Nennleistung wird ein THD-i von 5% erreicht, ab 30% Nennleistung wird noch ein THD-i von 8% erreicht. Typische Lasten für ein passives Oberschwingungsfilter sind «normale» Frequenzumrichter mit sechspulsigem Spektrum. Bezüglich des Installationsortes sind passive Oberschwingungsfilter nicht allzu wählerisch, da diese keine bewegenden Teile besitzen und passiv gekühlt
werden. Genauere Informationen sind den Datenblättern zu entnehmen.

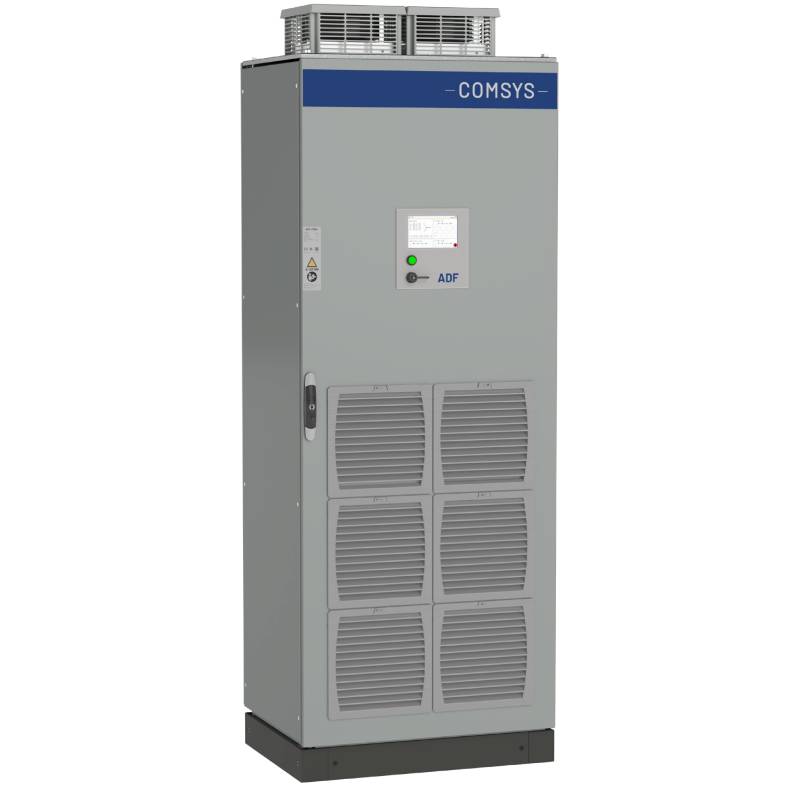

Wiederum kann ein aktives Oberschwingungsfilter parallel zu anderen Lasten installiert werden. Damit dieses jedoch alle möglichen Funktionen ausführen kann, sind Stromwandler im Abgang der zu filternden Lasten vorzusehen. Hiermit kann ein aktives Oberschwingungs-filter unabhängig vom fliessenden Strom einen THD-i von 5% erreichen. Zusätzlich können aktive Oberschwingungsfilter neben der Filterung von Oberschwingungsströmen auch Phasenströme symmetrieren und Blindströme in Echtzeit kompensieren (induktiv sowie kapazitiv,  löst Flicker Probleme). Ein aktives Oberschwingungsfilter kann auf alle möglichen Lasten eingestellt werden (2. Bis 49. harmonischen Oberschwingung beliebig auswählbar), ist jedoch bezüglich des Installationsortes etwas wählerischer, da es eine aktive Kühlung besitzt.
Genauere Informationen sind den Datenblättern zu entnehmen.

Mit beiden Typen können geltende Normen zu Spannungsqualität eingehalten werden und man entlastet auch alle elektrischen Systeme vom Netz bis zu den Verbrauchern.

  • sorgt für Energieeffizienz
  • entlastet die Netze und die Installationen
  • reduziert die Spannungsabfälle
  • verlängert die Lebensdauer der Anlagen
  • verbessert die Spannungsqualität
  • senkt die Oberschwingungen
  • trägt zum Klimaschutz bei

Seit mehr als 50 Jahren ist die Widap AG (früher mit der CAP AG) ein Experte auf dem Gebiet der Oberschwingungsfilter und der Suche nach Lösungen für Probleme bei Netzstörungen.

Wir stehen Ihnen bei der Optimierung Ihres Netzes zur Seite. Unsere Lösungen sind immer auf die Wünsche und Probleme des Kunden ausgerichtet.

Leistungen

Wir bieten Ihnen unsere Unterstützung für die Wartung Ihrer Anlagen in der gesamten Schweiz, unabhängig von den Produkten.

  • Wartungsvertrag
  • Inbetriebnahme mit Tipps und Kurzschulung
  • Kontrolle, Wartung und Reparatur
  • Wiederherstellung
  • Entsorgung

Regelmässig gewartete Anlagen fallen weniger aus. Dies reduziert die Betriebskosten und erhöht die Verfügbarkeit der Betriebsmittel. Bei über 10-jährigen Anlagen ist dies besonders wichtig. Wartungsverträge und Anlagenkontrollen helfen Schäden zu vermeiden und den sicheren Betrieb von elektrischen Anlagen zu gewährleisten.

Betreiber von Starkstromanlagen sind zudem dazu angehalten, ihre Anlagen instand zu halten und zu kontrollieren. Wir empfehlen eine Kontrolle der Oberschwingungsfilteranlage alle 3 bis 4 Jahre.

Profitieren Sie von Erfahrungen unsere Techniker im Unterhalt und in der Wartung von elektrischen Anlagen. Sie sind ausgerüstet mit den notwendigen Werkzeugen, Notebook, Netzqualitätsmessgeräten, Thermographie Kameras und natürlich der persönlichen Schutzausrüstung. Sie erhalten immer einen detaillierten Rapport von uns. Reparaturen an der Anlage werden erst nach einer Offerte, oder in Absprache mit Ihnen ausgeführt.

Technischer Service

  • Begleitung Ihrer Projekte, Prognosen von Energieeinsparung, Lösungen bei Störungen
  • Netzanalyse, Spannungsqualität, Messungen, Analysen und Lösungen
  • Tipps und Schulung

Messungen vor Ort können Aufschluss geben über die elektrische Versorgungssicherheit oder helfen bei der Störungsanalyse. Eine Netzanalyse gibt Ihnen die Sicherheit, Störeinflüsse in der Stromversorgung frühzeitig zu orten und zu beheben. Wir kennen die wichtigen Qualitätsnormen und führen mit modernsten, geeichten Messgeräten Kurz- oder Langzeitmessungen vor Ort durch. Ebenso wichtig ist die Auswertung danach und der Messbericht.
