Netzqualität

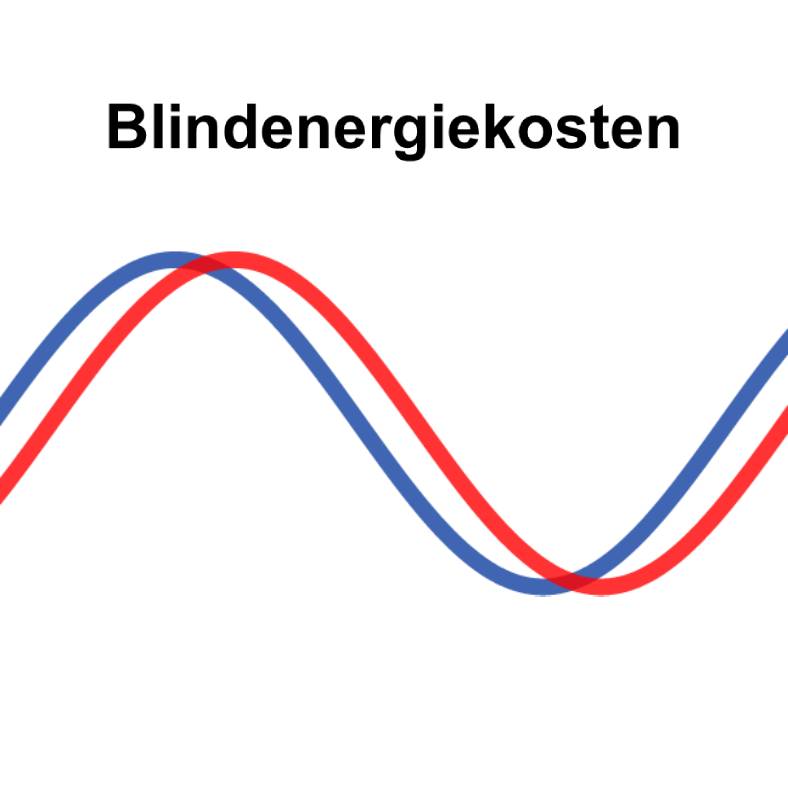

Alle elektrischen Verbraucher mit einem Magnetkreis, wie Motoren, Vorschaltgeräte für Lampen, Transformatoren und Pumpen, benötigen Blindleistung um das Magnetfeld aufzubauen. Die induktive Blindleistung für die Magnetisierung des Eisens wird ebenfalls wie die Wirkleistung dem elektrischen Netz entnommen, ohne dass dafür eine Arbeit geleistet wird. Die Blindleistung pendelt mit der doppelten Netzfrequenz zwischen Erzeuger und Verbraucher (Leistungspendelung) hin und her und erzeugt dabei Verluste. Die gesamte Blindleistung ergibt sich durch die Phasenverschiebung von Scheinleistung zu Wirkleistung. Die Blindstromkompensation kompensiert diese bezogene Blindleistung am Ort des Bezuges mit einer Kompensationsanlage.

Warum brauche ich eine Blindstromkompensation

Wenn das Netz mit Blindleistung belastet wird, kann weniger Wirkleistung übertragen oder bezogen werden. Die Blindleistung führt zu einer höheren Stromstärke im Stromversorgungsnetz und sorgt damit zum Anstieg der Leitungsverluste.

Die nicht nutzbare Energie muss von den Elektrizitätswerken erzeugt und bereitgestellt werden, was zu unnötigen Kosten führt. 40% bis 50% der bezogenen Wirkenergie in der Form von Blindenergie wird nicht verrechnet. Der Mehrverbrauch an Blindenergie wird dem Bezüger durch den Energieversorger verrechnet.

Wie kann Blindleistung vermieden werden

Um die unnötigen Kosten der Blindleistung zu reduzieren, können Anlagen zur Blindstromkompensation installiert werden. Kompensationsanlagen stellen kapazitive Leistung zur Verfügung um die Blindleistung beim Verbraucher auszugleichen. Richtig dimensioniert beträgt der Phasen Verschiebungsfaktor Cosinus φ am Verknüpfungspunkt (Übergabepunkt von Erzeuger zu Verbraucher) zwischen 0.9 und 0.99 induktiv. So wird das öffentliche Versorgungsnetz nicht zusätzlich belastet.

Die richtige Grösse der Blindleistungskompensation lässt sich von der Stromrechnung ableiten oder es kann vor Ort gemessen werden. Unser Berechnungstool hilft Ihnen die Kompensationsanlage richtig auszulegen.

Kosten und Nutzen der Blindstromkompensation

Ob sich die Blindstromkompensation rechnet hängt davon ab, wie hoch die Kosten für die Blindenergie in Ihrem Unternehmen sind. Anhand der Stromrechnung kann dies berechnet werden. Eingesparte Blindenergiekosten helfen Ihnen Ihre Wettbewerbsfähigkeit zu steigern und Nachhaltig CO2 zu reduzieren. Die Blindleistungskompensation amortisiert fast immer sehr rasch.

Elektrische Energie ist einer der wichtigsten Rohstoffe für unsere Gesellschaft. Alle Sektoren der Wirtschaft sind von der Qualität der elektrischen Versorgung abhängig. Störungen wegen der Netzqualität müssen deshalb frühzeitig erkannt und behoben werden bevor es zu kritischen Ausfällen mit hohen Kosten kommt.

In Europa werden Probleme der Netzqualität auf ungefähr 150 Milliarden Euro pro Jahr geschätzt, während für vorbeugende Massnahmen weniger als 5% dieser Summe aufgewendet werden. Hier leisten passive und aktive Netzfilter hervorragende Arbeit.

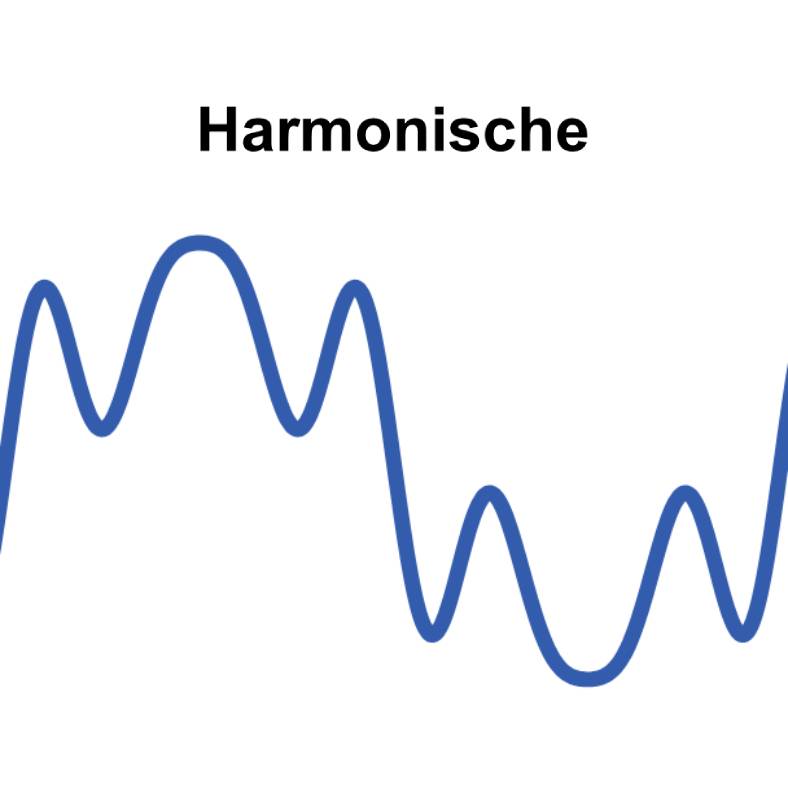

Durch die Liberalisierung des Energiemarktes in Europa und die Energiewende wird die Netzqualität immer wichtiger. Die Stromversorgungsqualität ist ein wesentlicher Faktor für die reibungslose Funktion von elektrotechnischen Anlagen und Geräten. Heute setzen wir viele nichtlineare Verbraucher wie Frequenzumrichter, USV Anlagen, Energiesparlampen, Computer und Kopierer ein. Diese erzeugen Probleme, die sich nicht einfach erkennen lassen aber immer zusätzliche Kosten verursachen.

Störungen durch schlechte Netzqualität

• Überhitzung von Motoren
• Unerwünschte Ausschaltung von Fehlerstromschutzeinrichtungen und Sicherungen

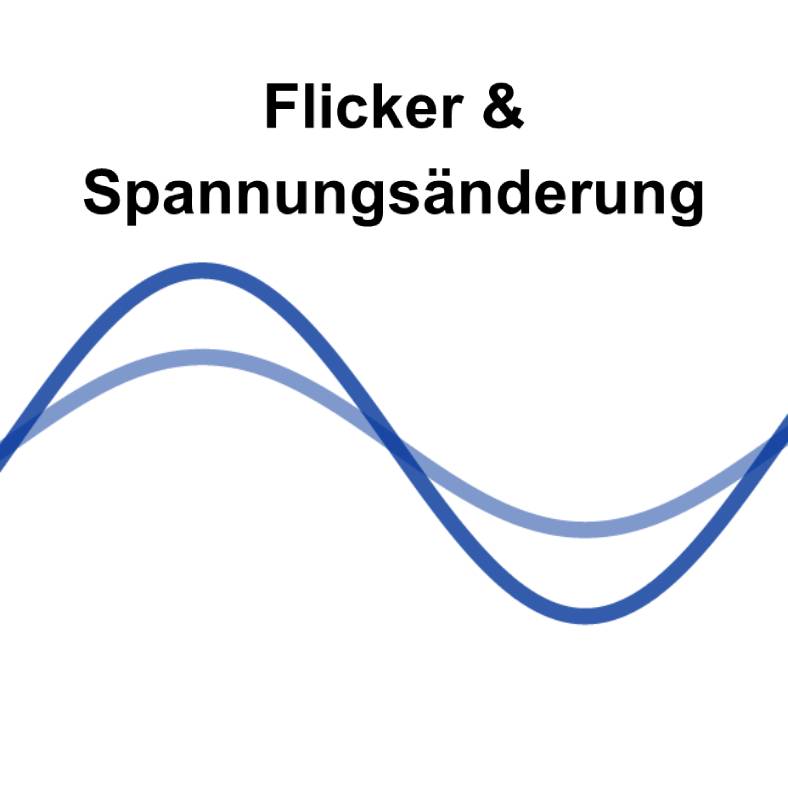

• Flackern von Leuchtstofflampen Bildschirmen
• Ausfall von elektronischen Vorschaltgeräten und LED Treibern
• Störungen bei Rundsteuersignalen
• Falsche Auslösung von Rauchwarnmeldern
• Verzerrungsblindleistung erhöht die elektrischen Energiekosten

Dabei gäbe es einfache Mittel diese Störungen zu beheben.

Aber sehen Sie selbst wie einfach es ist!
